Prijenosni mini osciloskop 3 u 1 Fnirsi DSO-TC4

89,90 €
Dostava od 3,90 €
Vanjsko skladište · Predviđena dostava 20. 5.
Šifra proizvoda: 908521-1
Besplatna dostava za kupnju iznad 149,00 €
Bez problema povrat u roku od 30 dana
Brza dostava već od 3,90 €

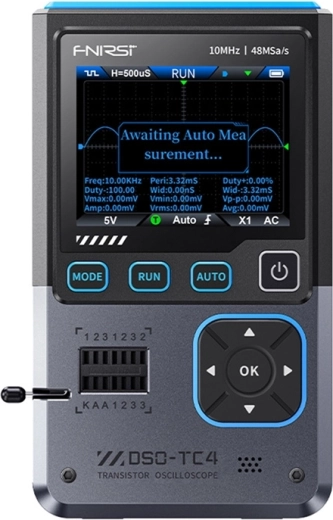

Fnirsi DSO-TC4 je prijenosni mini osciloskop 3 u 1 koji kombinira digitalni osciloskop, tester elektroničkih komponenti i generator signala. Nudi širinu pojasa 10 MHz, uzorkovanje 48 MSa/s, automatsku identifikaciju komponenti, 2,8" TFT zaslon u boji i praktično napajanje putem USB-C priključka. Zahvaljujući funkciji Anti-Burn štiti ulazni krug od oštećenja te je prikladan za servis, razvoj elektronike i kućna mjerenja.

Fnirsi DSO-TC4 je kompaktan mjerni uređaj za brzu dijagnostiku elektroničkih sklopova. Kao digitalni osciloskop prikazuje valne oblike u stvarnom vremenu s visokom preciznošću, omogućuje mjerenje napona, frekvencije, periode, RMS-a, Vpp-a i radnog ciklusa te nudi načine okidanja za uobičajene servisne i razvojne zadatke.

Integrirani tester elektroničkih komponenti automatski prepoznaje i mjeri diode, Zener diode, otpornike, kondenzatore, induktore, MOSFET, JFET i IGBT tranzistore te tiristore. Praktični generator signala podržava 13 vrsta valnih oblika s frekvencijom do 50 kHz, pa možete jednostavno simulirati različite radne uvjete pri testiranju sklopova.

Uređaj je opremljen 2,8-inčnim TFT zaslonom u boji s podesivom svjetlinom, intuitivnom upravljačkom pločom i USB-C priključkom za punjenje i prijenos podataka. Ugrađena Li-Ion baterija od 1500 mAh osigurava praktičnu upotrebu na terenu, a funkcija mirovanja pomaže produljiti vrijeme rada između punjenja.

  • 3 funkcije u jednom uređaju: osciloskop, tester komponenti i generator signala
  • Sigurnije mjerenje zahvaljujući Anti-Burn zaštiti
  • Izvoz valnih oblika na računalo za daljnju analizu i arhiviranje
  • Kompaktne dimenzije i mala masa za jednostavno prenošenje

Sadržaj pakiranja: osciloskop, sonda P1600, krokodilska stezaljka, 3× ispitna kukica, korisnički priručnik, USB-C kabel za punjenje i adapter.

Specifikacije

Proizvođač
Fnirsi
Model
DSO-TC4
Vrsta uređaja
Prijenosni mini osciloskop 3 u 1
Funkcije
Digitalni osciloskop, tester elektroničkih komponenti, generator signala
Zaslon
TFT zaslon u boji od 2,8 inča
Pozadinsko osvjetljenje
Podesiva svjetlina
Napajanje
USB-C, 5 V / 1 A
Baterija
Litij-ionska 3,7 V, 1500 mAh
Jezici sučelja
8 jezika, uključujući kineski, engleski, njemački, portugalski, japanski, španjolski, korejski i ruski
Dimenzije
Približno 90 × 142 × 27,5 mm
Masa
186 g
Frekvencija uzorkovanja u stvarnom vremenu
48 MSa/s
Analogna širina pojasa
10 MHz
Ulazna impedancija
1 MΩ
Način spajanja
AC / DC
Raspon ispitnog napona
Sonda 1:1: 80 Vpp (±40 V); sonda 10:1: 800 Vpp (±400 V)
Vertikalna osjetljivost
10 mV/div – 10 V/div (raspon X1)
Vertikalni pomak
Podesiv s indikacijom
Raspon vremenske baze
50 ns – 20 s
Načini okidanja
Automatski / normalni / jednokratni
Vrsta okidanja
Uzlazni brid, silazni brid
Razina okidanja
Podesiva s indikacijom
Zamrzavanje valnog oblika
Da, funkcija HOLD
Automatsko mjerenje
Max, Min, prosjek, RMS, Vpp, frekvencija, perioda, faktor ispune / radni ciklus
Test dioda
Pad napona <5 V
Test Zener dioda
Raspon 0,01–32 V; povratni probojni napon, ispitno područje K-A-A
Test FET tranzistora
JFET: kapacitet gejta (Cg), struja Id pri Vgs, pad napona na zaštitnoj diodi (Uf); IGBT: struja drain pri Vgs, pad napona na zaštitnoj diodi (Uf); MOSFET: prag napona (Vt), kapacitet gejta (Cg), otpor drain-source (Rds), pad napona na zaštitnoj diodi (Uf)
Test tiristora (SCR)
Jednosmjerni: napon okidanja <5 V, razina gejta; dvosmjerni: struja okidanja <6 mA
Test kondenzatora
Raspon 25 pF – 100 mF, mjerenje kapaciteta i faktora gubitaka (Vloss)
Test otpornika
Raspon 0,01 Ω – 50 MΩ
Test induktora
Raspon 10 μH – 1000 μH
Izlazni valni oblici generatora
13 vrsta valnih oblika
Frekvencija generatora signala
0–50 kHz
Faktor ispune valnog oblika
0–100 %
Amplituda valnog oblika
0,1–3,0 V
Sadržaj pakiranja
Osciloskop, sonda P1600, krokodilska stezaljka, 3× ispitna kukica, korisnički priručnik, USB-C kabel za punjenje, adapter
